이름: | 자동 리벳팅기 | 리벳을 박기: | 오토마릭 리벳팅 |
---|---|---|---|
맥스. 버스바 높이: | 330 밀리미터 | 맥스. 버스바 길이: | 6000mm |
일 효율: | 약 3000 mm/4min | 역전 현상 부분의 길이: | 4500 밀리미터 |
매뉴얼 구동 스테이션 길이: | 1500 밀리미터 | 힘: | 380~415VAC 50~60Hz 5kW |
적합합니다: | 저전압 버스웨이 | 이명: | 버스웨이 수평 어셈플리 기계 |
다른 이름 2: | 플러그 접속식 버스웨이 기계 | 이명 3: | 저전압 버스웨이 조립체 기계 |
하이 라이트: | 4500mm Busbar Assembly Line,Busbar Assembly Line Single Layer,3000mm/4min Automatic Busduct machine |

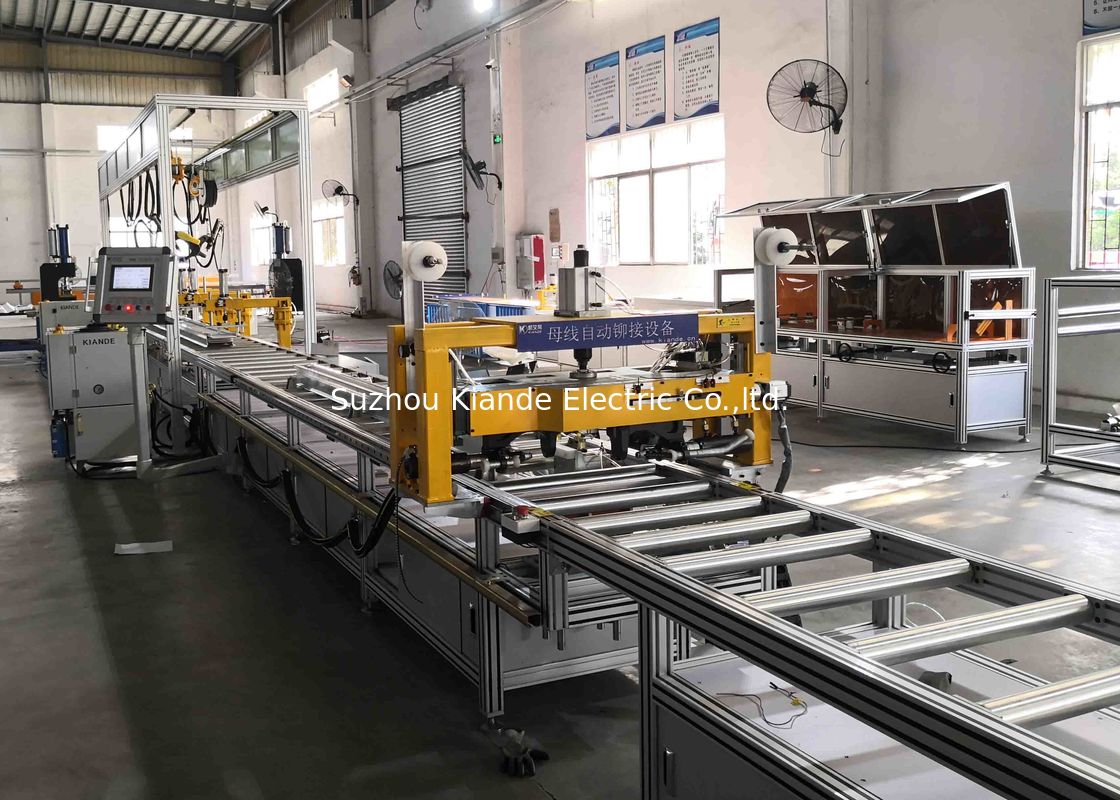

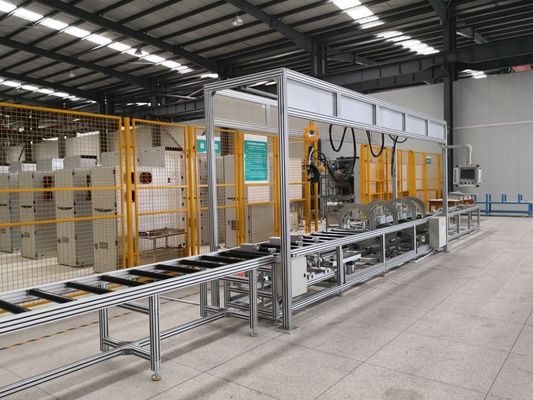

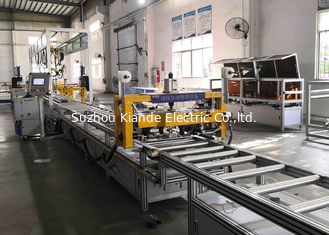

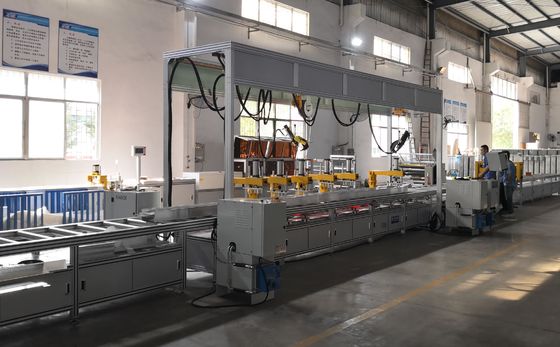

자동 생산 라인을 위한 통합 제어 시스템을 갖춘 소형 버스웨이 제조 라인
기능 소개
반자동 조립 라인은 사전 조립 스테이션, 자동 반전 스테이션 및 액세서리 조립 스테이션의 세 부분으로 구성됩니다.
NS재조립 스테이션: 작업자는 고정물로 부스바 주요 부품을 사전 조립 및 고정하고 부스바를 수동으로 자동 역전 스테이션으로 옮깁니다.
NS자동 역전 스테이션: 부스바가 역전 스테이션에 도착하면 작업자는 부스바를 클램프로 고정하고 한쪽에서 리벳팅을 시작해야 합니다.한 쪽이 완료된 후 회전자는 다른 쪽의 리벳팅을 위해 180도 반전됩니다.
NS액세서리 조립 스테이션: 부스바를 리벳팅한 후 오퍼레이터가 이 스테이션에서 부스바 액세서리를 조립합니다.
이점:
노동력을 절약하고 리벳팅 위치를 확인하십시오.
반자동 부스바 조립 라인 장비 데이터
아니요. | 매개변수 |
모델 | KD-ZDX/H-4-6(4.5) |
최대부스바 높이 |
330mm(단층) |
최대공통로 길이 |
6000mm |
작업 효율성 |
약 3000mm/4min |
리벳팅 머신 | 포함 |
반전 부분의 길이 |
4500mm |
수동 리프팅 설비 번호 |
3개 |
수동 작동 스테이션 길이 |
1500mm |
옷걸이 소재 | 알루미늄 행거 |
리벳팅 유형 | 수동 리벳팅 |
힘 | 380~415VAC 50~60Hz 5kW |
장비 치수 | L18000mm*W800mm*H1900mm |
