제품 상세 정보:
결제 및 배송 조건:
|
| 인증: | ISO9001 | 이름: | 버스바 조인트 |
|---|---|---|---|
| 경향: | 400A-2000A | 디자인: | 한 볼트 디자인 |
| 타입: | 알루미늄 지휘자 | 수명: | 4 년 |
| 하이 라이트: | 630A 부스바 조인트,부스바 조인트 샌드위치 버스웨이 시스템 연결,ISO9001 부스바 시스템 |
||

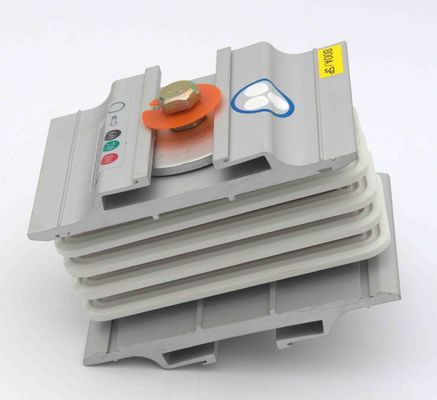

샌드위치 버스웨이 시스템 연결용 630A 버스바 조인트 블록
Busduct 조인트는 버스바 시스템의 두 요소를 연결하는 데 사용되며 인접한 섹션이나 요소를 제거하지 않고 설치된 상태에서 장착 또는 제거할 수 있습니다. 토크 너트는 원하는 토크에서 조인트의 견고성을 보장하고 설치 중 토크 렌치가 필요하지 않습니다. .견고한 측면 플레이트와 Belleville 와셔는 균일한 압력 분포를 보장합니다.조인트는 한쪽에만 스패너를 사용하여 쉽게 조일 수 있습니다.
|
아니요. |
매개변수 |
|
상품명 |
부스바 조인트 |
|
현재 등급 |
400A-4000A |
|
재료 |
구리 또는 알루미늄 |

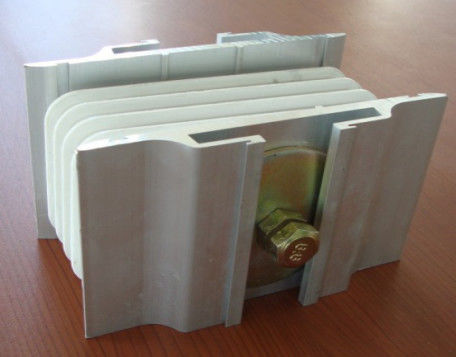

버스덕트 조인트
이 조인트 스택 설계는 전력 손실을 줄이고 냉각 성능을 향상시키기 위해 도체의 더 큰 접촉 표면을 고려했습니다.
Belleville 와셔와 함께 양방향 조인트 볼트는 각 조인트 연결을 고정하는 데 필요한 충분한 압력을 보장합니다.
더블 헤드 조인트 볼트는 특정 토크 값으로 설계되어 조인트 볼트의 외부 헤드(이는
조임 표시)가 한계에 도달하면 절단되어 조인트 섹션이 과도하게 조이는 것을 방지합니다.
버스덕트 조인트 설치 안내
1단계: Busduct 조인트 팩을 설치하기 전에 올바른 조인트 스택(4W 또는 5W)과 위상 방향을 확인합니다.
2단계: 두 버스덕트 터미널을 조인트 스택 커넥터와 정렬하고 연결합니다.
Step3: 합동 스택 스토퍼는 겹치는 도체의 전체 접촉 표면을 보장하기 위한 지침 역할을 합니다.
4단계: 소켓 렌치를 사용하여 외부 헤드가 잘릴 때까지 이중 헤드 볼트를 조입니다.
5단계: 버스덕트 조인트 섹션의 양쪽에 조인트 팩 커버를 놓고 소켓 렌치로 모든 볼트와 너트를 조입니다.
