제품 상세 정보:
결제 및 배송 조건:
|
| 인증: | ISO9001 | 이름: | 바스덕트 구리 전도체 링크 |
|---|---|---|---|
| 경향: | 0-100A | 버스바 사이즈: | 5 밀리미터 |
| 타입: | 소형 버스바 플러그 | 수명: | 4 년 |
| 하이 라이트: | M12 Belleville Spring Washer,5mm Belleville Spring Washer,belleville disc spring Busbar Joint Pack |
||

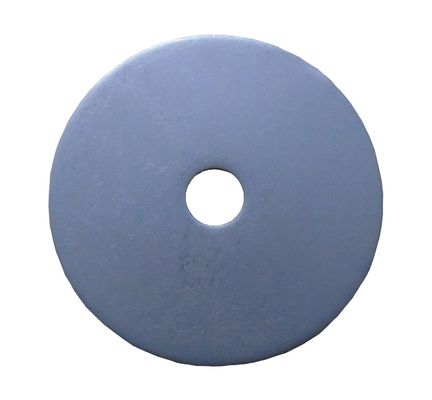

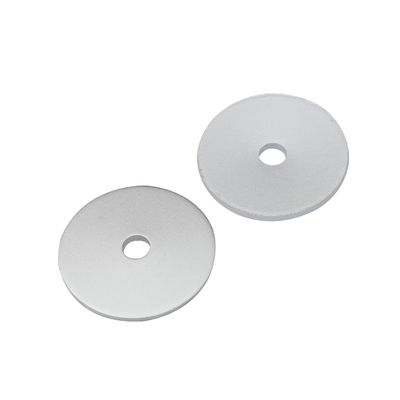

소형 버스덕트 시스템용 버스바 조인트 팩에 설치된 M12 Belleville 스프링 와셔
| 모델 | 현재의 | 공통로 크기 | 유형 | 주목 |
| KDT-15-5 | 0-100A | 4/5mm | 컴팩트 버스바 플러그 | T형 |
| KDT-18-5 | 100-200A | 4/5mm | 컴팩트 버스바 플러그 | T형 |
| KDT-22-5 | 250-350A | 4/5mm | 컴팩트 버스바 플러그 | T형 |
| KDT-30-5 | 400-630A | 4/5mm | 컴팩트 버스바 플러그 | T형 |
| KDT-15-6 | 0~200A | 6mm | 컴팩트 버스바 플러그 | T형 |
| KDT-18-6 | 250-350A | 6mm | 컴팩트 버스바 플러그 | T형 |
| KDT-28-6 | 400-630A | 6mm | 컴팩트 버스바 플러그 | T형 |
| KDF-125 | 0-125A | 19 위상 거리, 22 위상 거리, 위의 26 위상 거리 |
에어 버스바 플러그 | F형 |
| KDF-160 | 125~160A | 에어 버스바 플러그 | ||
| KDF-250 | 160-250A | 에어 버스바 플러그 | ||
| KDF-630 | 315~630A | 에어 버스바 플러그 |
버스덕트 조인트 부품이란?
조인트 블록은 1/2 전단 볼트로 작동 가능합니다.
조인트 어셈블리는 설치된 상태에서 언제든지 제거/설치가 가능합니다.
디스크 스프링 와셔는 압력을 균일하게 분배하기 위해 Uniblock 조인트에 사용됩니다.
조임 권장 토크는 7Kg-mtr입니다.
이 조인트는 버스바 및 하우징의 열 팽창을 수용하도록 특별히 설계되었습니다.
버스덕트 조인트 설치 안내
1단계: Busduct 조인트 팩을 설치하기 전에 올바른 조인트 스택(4W 또는 5W)과 위상 방향을 확인합니다.
2단계: 두 버스덕트 터미널을 조인트 스택 커넥터와 정렬하고 연결합니다.
Step3: 합동 스택 스토퍼는 겹치는 도체의 전체 접촉 표면을 보장하기 위한 지침 역할을 합니다.
4단계: 소켓 렌치를 사용하여 외부 헤드가 잘릴 때까지 이중 헤드 볼트를 조입니다.
5단계: 버스덕트 조인트 섹션의 양쪽에 조인트 팩 커버를 놓고 소켓 렌치로 모든 볼트와 너트를 조입니다.
부스바 트렁킹 시스템은 구리 또는 알루미늄 부스바를 사용하여 전력을 분배하는 시스템으로 적절한 외함과 충분한 보호로 케이블이 이물질로 인한 손상을 방지합니다.... 냉각 시스템은 기존 케이블링 시스템보다 훨씬 우수합니다.
